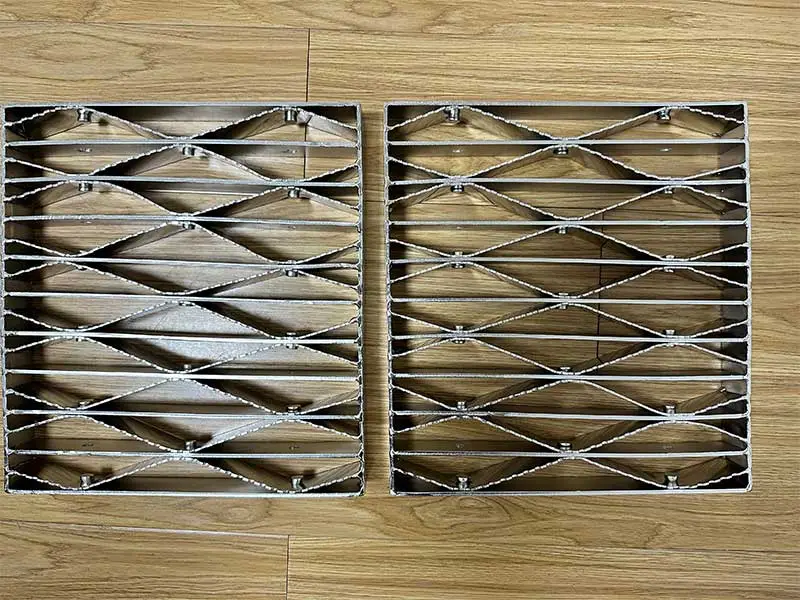

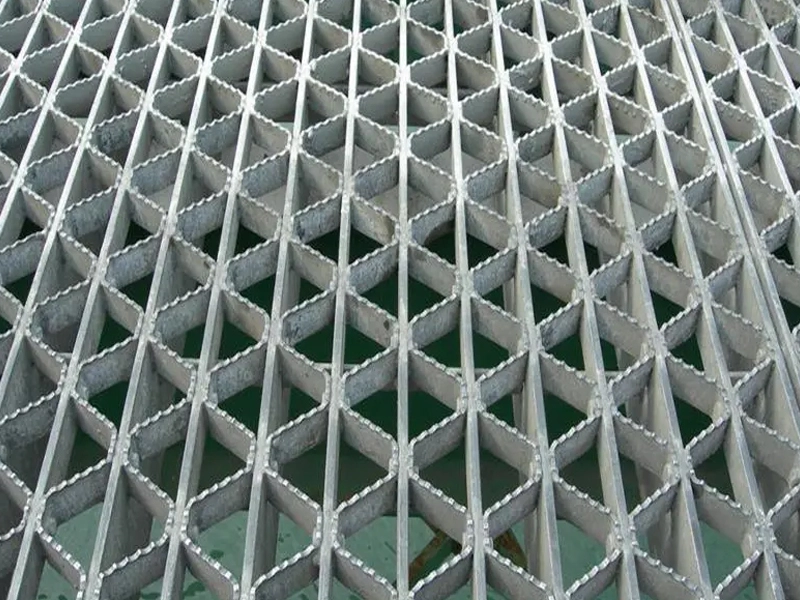

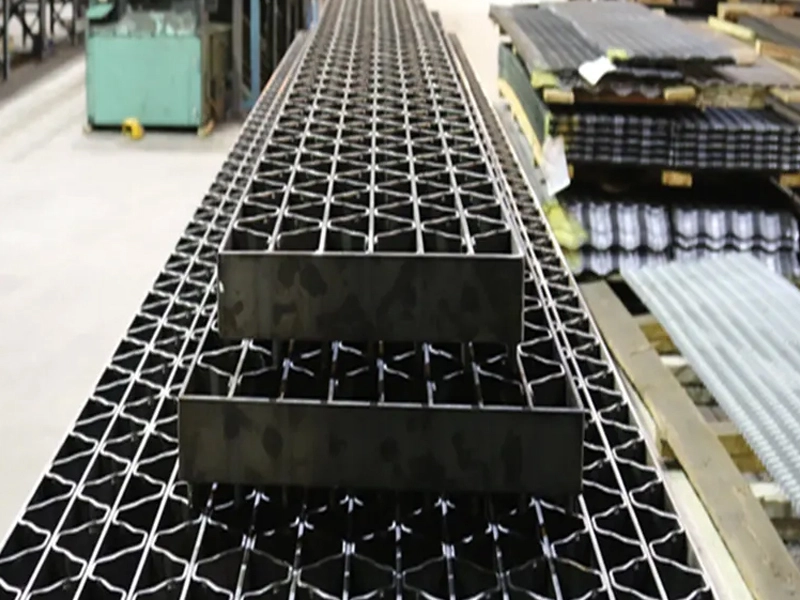

Genieteter Stahlrost

Genietetes Gitterrost ist eines der Stahlgitterrost-Produkte mit hoher Tragfähigkeit, Flexibilität, Beständigkeit gegen Laugen und Säuren sowie rutschfester Oberfläche.

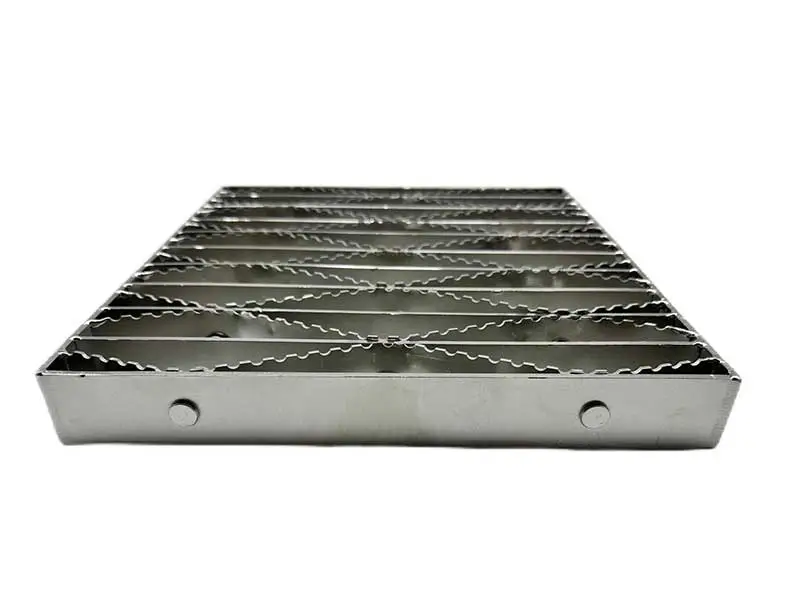

Es verwendet hochfeste Nieten, um die Gitter- und Tragstäbe miteinander zu verbinden und eine feste Verbindung zu bilden.

Es kann aus Baustahl, Edelstahl oder Aluminium hergestellt werden.

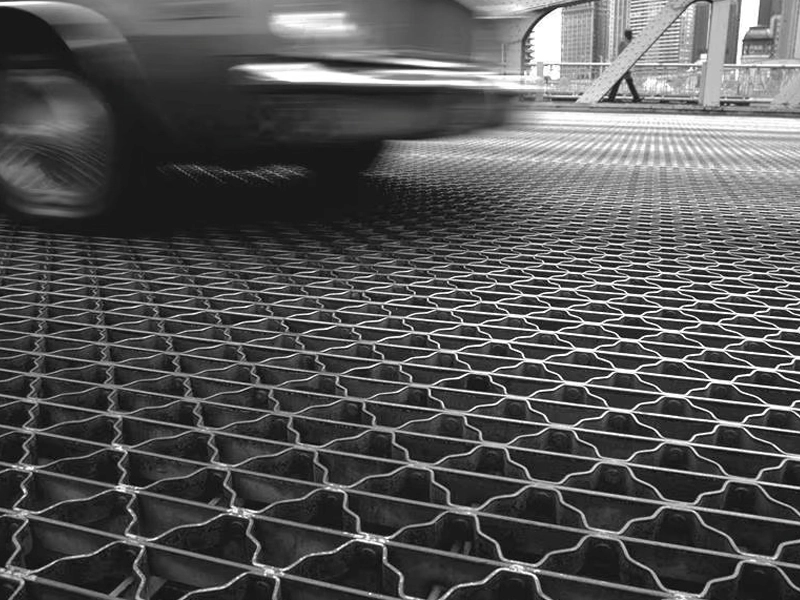

Darüber hinaus ist es sowohl mit glatter als auch mit geriffelter Oberfläche erhältlich. Genietetes Stahlgitterrost kann vielseitig als Treppenstufen, Laufstege, Bodenbeläge, Abdeckungen und Brückenbeläge eingesetzt werden.

Request A Quote

So wird gerostetes Stahlgitter hergestellt?

Zuerst die geschnittenen Flachstähle und Querstäbe gemäß dem im Entwurf geforderten Abstand anordnen. Anschließend mit einem Nietgerät oder einer anderen Nietvorrichtung die Nieten durch die Verbindungsbohrungen der Flachstähle und der Querstäbe führen und die Nieten durch Pressen oder Hämmern verformen, sodass die Flachstähle und Querstäbe fest miteinander verbunden werden.

Nietroste sind in Kohlenstoffstahl, Aluminium der Serie 6000 und Edelstahl der Serie 300 erhältlich. Diese Produkte werden mit Tragstäben in einem Abstand von 1-1/8" oder 3/4" hergestellt, wobei der Standard-Nietabstand 7" von Mitte zu Mitte beträgt. Optional ist auch ein engerer Nietabstand von 3-1/2" von Mitte zu Mitte verfügbar.

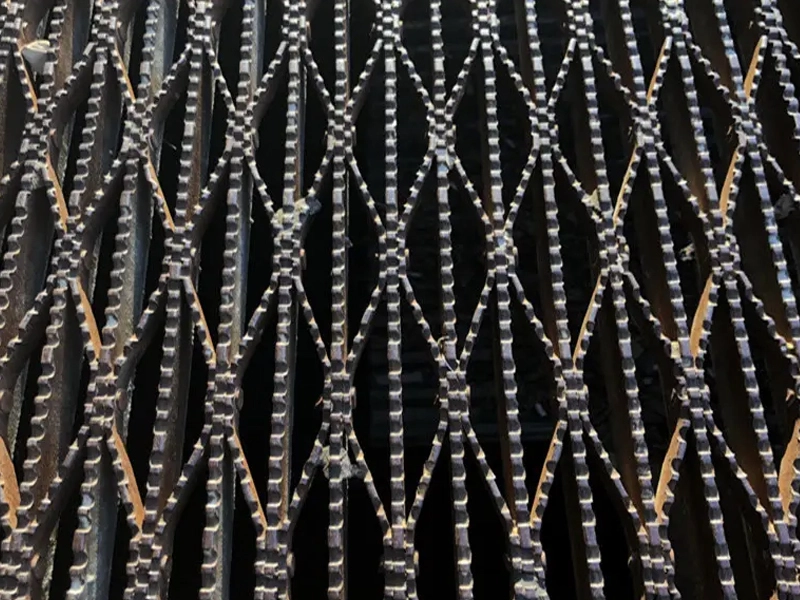

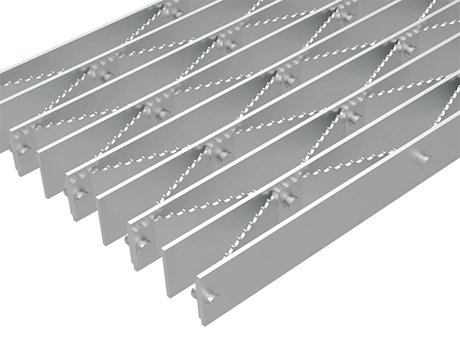

Die Standardverzahnung besteht darin, dass die Zähne der Gitterstäbe während der Montage leicht über die obere Ebene der Tragstäbe angehoben werden. Alternativ kann der Kunde eine 100%ige Verzahnung spezifizieren, bei der sowohl der Tragstab als auch das Querelement mit Verzahnung versehen sind.

Technische Daten von genieteten Rosten

Material: Kohlenstoffstahl, Aluminium der 6000er-Serie und Edelstähle der 300er-Serie
Kategorie: Nietroste können je nach Tragfähigkeit in leichte und schwere Nietroste unterteilt werden.
Oberflächenbehandlung: feuerverzinkt, lackiert oder unoberflächlich behandelt.

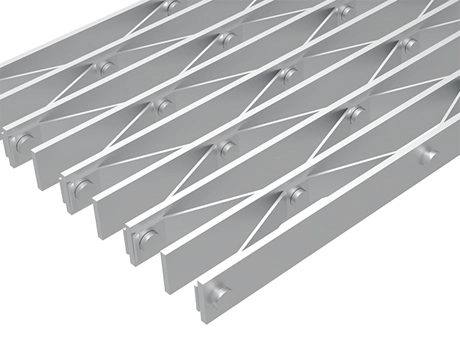

Oberflächentyp: glatte Oberfläche oder geriffelte Oberfläche.
Norm: entspricht ANSI/NAAMM STANDARD MBG 531.

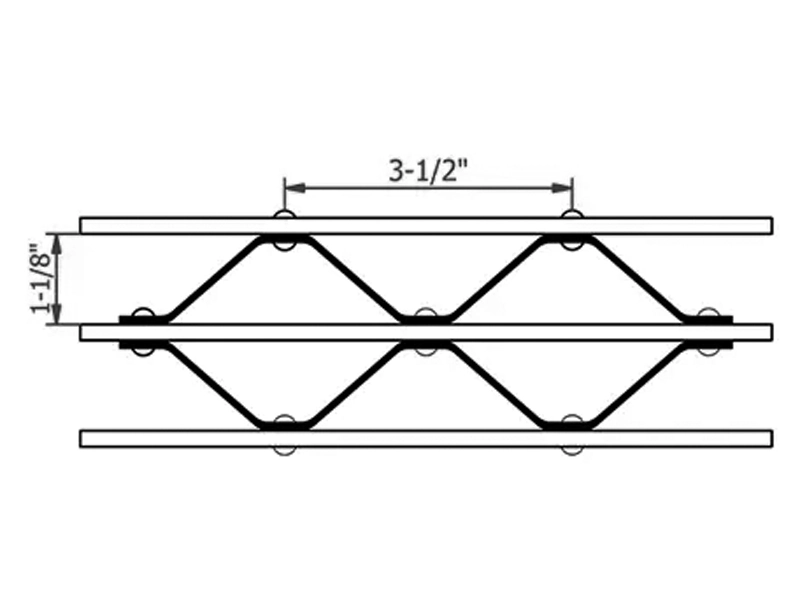

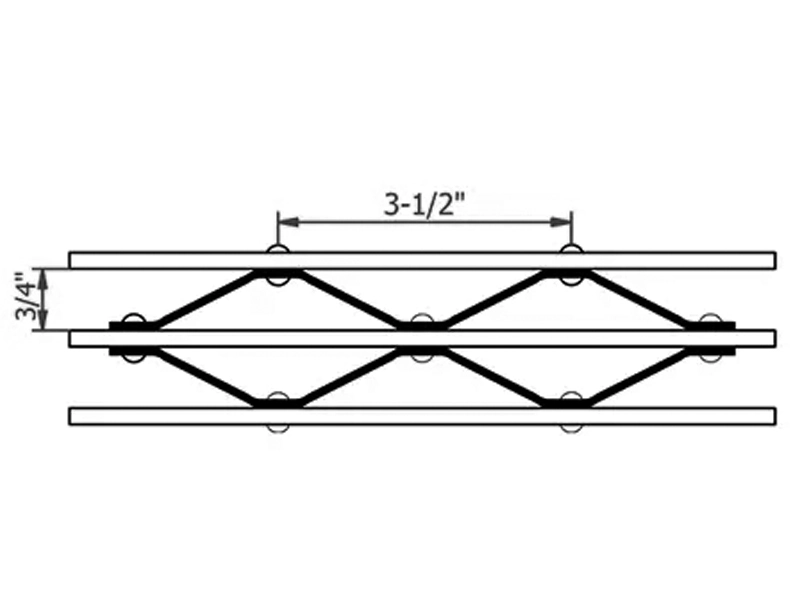

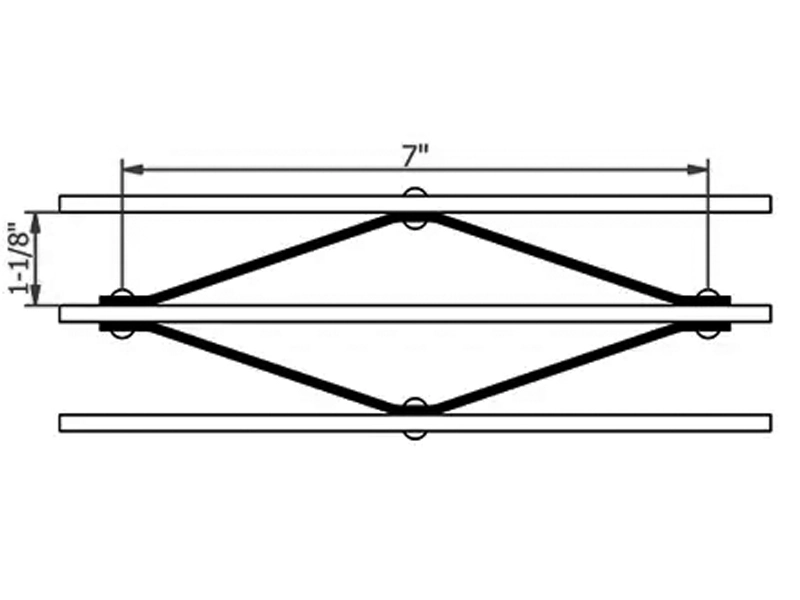

Verfügbare Abstände: Diese Produkte werden mit Tragstäben im Abstand von entweder 1-1/8" oder 3/4" hergestellt, und der Standard-Nietabstand beträgt 7" in der Mitte. Optional ist auch ein engerer Nietabstand von 3-1/2" in der Mitte erhältlich.

Tabelle 1: 18-R-7/3,5 (1-1/8") Stahllasttabelle
Tragstabgröße (Zoll)	Ungefähres Gewicht psf *	Maximale Fußgängerspannweite**	Lasttypen	Nicht unterstützte Spannweite
Tragstabgröße (Zoll)	Ungefähres Gewicht psf *	Maximale Fußgängerspannweite**	Lasttypen	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	Alle Lasten und Durchbiegungen sind theoretisch und basieren auf den Bruttoquerschnitten der Tragstäbe unter Verwendung einer Faserspannung von 18.000 psi.
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	Die Werte sind nicht als absolut zu verstehen, da die tatsächliche Last
			C	613	490	409	350	306	272	245	kapazität durch geringfügige Abweichungen in den Walz- und Fertigungstoleranzen beeinflusst wird.
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	Roste für Spannweiten links der starken Linie haben eine Durchbiegung von ≤ 1/4" bei gleichmäßigen Lasten von 100 psf.
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - Gleichlast in Pfund/Quadratfuß
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - Einzellast in Pfund/Fuß der Rostbreite
			C	1090	872	726	623	545	484	436	396	D - Durchbiegung in Zoll
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Gewicht pro Quadratfuß basierend auf Nieten im Abstand von 7" in der Mitte. Für 3-1/2" Nietabstände 0,40 psf hinzufügen.
** Maximale Fußgängerlast ist definiert als eine gleichmäßige Last von 100 # mit einer Durchbiegung von ≤ 1/4 Zoll. Das Kriterium der maximalen Durchbiegung von 1/4" wird als konsistent mit dem Fußgängerkomfort betrachtet, kann jedoch für andere Belastungsbedingungen nach Ermessen der spezifizierenden Behörde überschritten werden.

Tabelle 2: 12-R-7/3,5 (3/4") Stahllasttabelle
Tragstabgröße (Zoll)	Ungefähres Gewicht psf *	Maximale Fußgängerspannweite**	Lasttypen	Nicht unterstützte Spannweite
Tragstabgröße (Zoll)	Ungefähres Gewicht psf *	Maximale Fußgängerspannweite**	Lasttypen	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	Alle Lasten und Durchbiegungen sind theoretisch und basieren auf den Bruttoquerschnitten der Tragstäbe unter Verwendung einer Faserspannung von 18.000 psi.
			D	0.099	0.155	0.223	0.304	0.397	0.503	Die Werte sind nicht als absolut zu verstehen, da die tatsächliche Last
			C	858	686	572	490	429	381	kapazität durch geringfügige Abweichungen in den Walz- und Fertigungstoleranzen beeinflusst wird.
			D	0.079	0.124	0.179	0.243	0.318	0.402	Roste für Spannweiten links der starken Linie haben eine Durchbiegung von ≤ 1/4" bei gleichmäßigen Lasten von 100 psf.
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - Gleichlast in Pfund/Quadratfuß
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - Einzellast in Pfund/Fuß der Rostbreite
			C	1525	1220	1017	872	763	678	610	555	D - Durchbiegung in Zoll
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Gewicht pro Quadratfuß basierend auf Nieten im Abstand von 7" in der Mitte. Für Stahlprodukte mit 3-1/2" Nietabständen 0,40 psf hinzufügen.
** Maximale Fußgängerlast ist definiert als eine gleichmäßige Last von 100 # mit einer Durchbiegung von ≤ 1/4 Zoll. Das Kriterium der maximalen Durchbiegung von 1/4" wird als konsistent mit dem Fußgängerkomfort betrachtet, kann jedoch für andere Belastungsbedingungen nach Ermessen der spezifizierenden Behörde überschritten werden.
