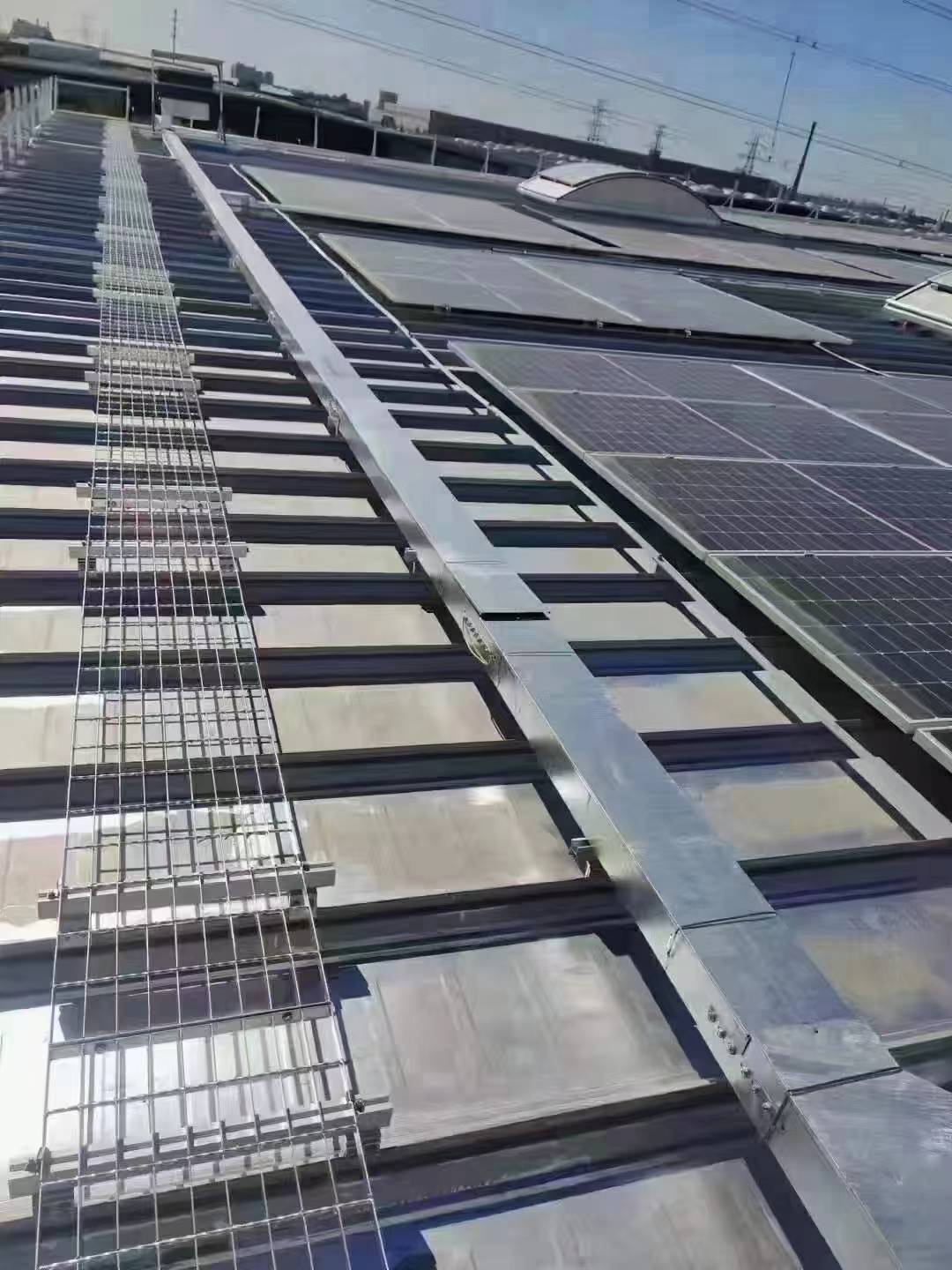

Prüfnorm für die Tragfähigkeit von Stahlrosten in Wartungsstegen von Photovoltaik-Kraftwerken

Die Sicherheit des Wartungsstegs eines Photovoltaikkraftwerks steht in direktem Zusammenhang mit der Arbeitseffizienz von Gerätewartung und Betriebs- und Wartungspersonal. Als tragende Hauptkonstruktion ist der Prüfstandard für die Tragfähigkeit des Stahlrostd der Wartungsstege besonders kritisch. Dieser Artikel analysiert umfassend die Prüfanforderungen für die Tragfähigkeit von Stahlrosten eines Photovoltaikkraftwerks aus drei Aspekten: Tragfähigkeitsstandard, Prüfverfahren und Vorsichtsmaßnahmen.

1. Detaillierte Erläuterung des Prüfstands für die Tragfähigkeit

Auslegungstragfähigkeit

Gemäß den Anforderungen der "Lastnorm für Bauwerke" (GB 50009-2012) muss der Stahlro der Wartungsstege in der Lage sein, das 1,5-fache der Auslegungslast zu tragen, um die Sicherheit unter extremen Lasten zu gewährleisten.

Im Allgemeinen muss der Stahlro von Photovoltaikkraftwerken eine gleichmäßige Tragfähigkeit von 250 kg/m² oder mehr aufweisen, und bei spezifischen Hochlastszenarien können höhere Tragfähigkeitsstandards erforderlich sein.

Lokaler Lasttest

Für den lokalen Druck an Standpunkten des Wartungspersonals oder Gerätedurchgangspunkten muss der Rost eine Einzellast von mehr als 200 kg an einem Punkt ohne offensichtliche Verformung oder Bruch aushalten.

Anpassungsfähigkeit an dynamische Lasten

In Umgebungen mit hoher Nutzungsfrequenz muss der Rost dynamischen Belastungstests unterzogen werden, um sicherzustellen, dass er bei wiederholten Druckzyklen nicht durch Ermüdung beschädigt wird.

2. Prüfverfahren für die Tragfähigkeit

Statischer Belastungstest

Schritte: Den Rost auf dem Tragbalken fixieren, eine statische Last des 1,5-fachen der Auslegungslast gleichmäßig aufbringen, länger als 5 Minuten halten und beobachten, ob bleibende Verformung oder strukturelle Schäden auftreten.

Ziel: Sicherstellen, dass der Rost auch unter hohen Lasten stabil bleibt.

Konzentrierter Belastungstest

Schritte: An einem bestimmten Punkt des Rosts (z. B. in der Mitte oder zwischen den Stützpunkten) eine Einzellast von mehr als 200 kg aufbringen, um die lokale Tragfähigkeit des Rosts zu testen.

Ziel: Bewertung der Fähigkeit des Rosts, lokaler Verformung und Brüchen zu widerstehen, insbesondere seiner Leistung bei Einzelpersoneneinsätzen oder Gerätetransportszenarien.

Ermüdungstest

Schritte: Wiederholte Nutzungsbedingungen simulieren, mehrere Druckbelastungszyklen auf den Rost ausüben und beobachten, ob Risse oder Leistungsabfall an den Ermüdungspunkten auftreten.

Ziel: Sicherstellen, dass der Rost Langzeitbelastungen standhält und die Produktlebensdauer verlängert wird.

3. Schlüsselfaktoren, die die Tragfähigkeit beeinflussen

Materialfestigkeit

Die Stahlroste bestehen meist aus Baustahl oder Edelstahl, und die Materialwahl beeinflusst direkt die Tragfähigkeit. Feuerverzinkung kann auch die Korrosionsbeständigkeit verbessern und dadurch indirekt die Stabilität der Tragfähigkeit verlängern.

Maschenweite

Die Maschenweite oder Teilungsgröße des Rosts muss sinnvoll ausgelegt werden. Zu groß kann die Gesamttragfähigkeit verringern, während zu klein den Materialverbrauch erhöht und somit die Kosten steigert.

Schweißqualität

Hochwertige Schweißtechnik gewährleistet eine feste Verbindung zwischen Traverse und Flachstahl und erhöht die Gesamtstrukturfestigkeit.

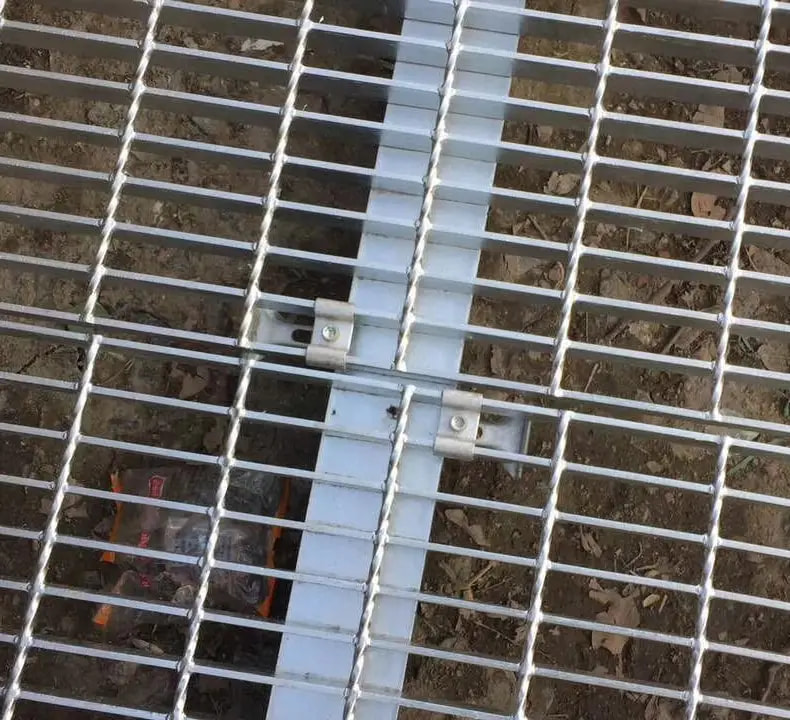

Installationsmethode

Ob der Rost fest am Tragbalken montiert ist, beeinflusst direkt seine Tragfähigkeit. Eine unsachgemäße Installation kann zu lokalen Lastungleichgewichten führen.

5 Vorsichtsmaßnahmen beim Tragfähigkeitstest

Testumgebung

Die Prüfstelle muss eben gehalten werden, um die Genauigkeit der Testdaten zu gewährleisten.

Bei Tests in feuchten oder niedrigen Temperaturumgebungen sollten die Korrosionsbeständigkeit und Tieftemperatureigenschaften des Materials berücksichtigt werden.

Kalibrierung der Testwerkzeuge

Verwenden Sie zertifizierte Druckgeräte, um Fehler in den Testdaten zu vermeiden.

Sicherheitsvorkehrungen

Stellen Sie während des Testprozesses sicher, dass keine unbeteiligten Personen vor Ort sind, um Verletzungen durch versehentliche Geräteschäden zu vermeiden.

Der Tragfähigkeitsteststandard für den Stahlro von Wartungsstegen in Photovoltaikkraftwerken ist die Grundlage für die Gewährleistung der Personensicherheit und den stabilen Betrieb der Anlagen. Nur durch strenge Tests gemäß nationalen Standards und die Auswahl hochwertiger Ros, die den Tragfähigkeitsanforderungen entsprechen, können Sicherheitsrisiken minimiert und die Betriebs- und Wartungseffizienz des Kraftwerks verbessert werden.
