Stahlrost-Toleranz

ANSI/NAAMM (MBG531) und YB/T4001.1-2019 sind die am weitesten verbreiteten Produktionsnormen für Stahlroste. Im Folgenden sind die Produktionstoleranzen von Stahlrosten aufgeführt.

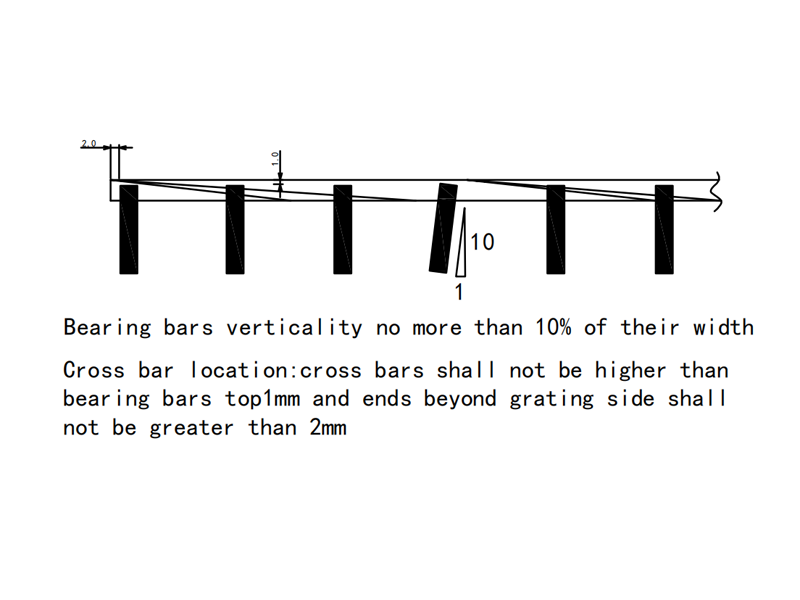

Toleranz für die Senkrechtstellung der Tragstäbe

Nicht mehr als 10 % der Rostplattenbreite.

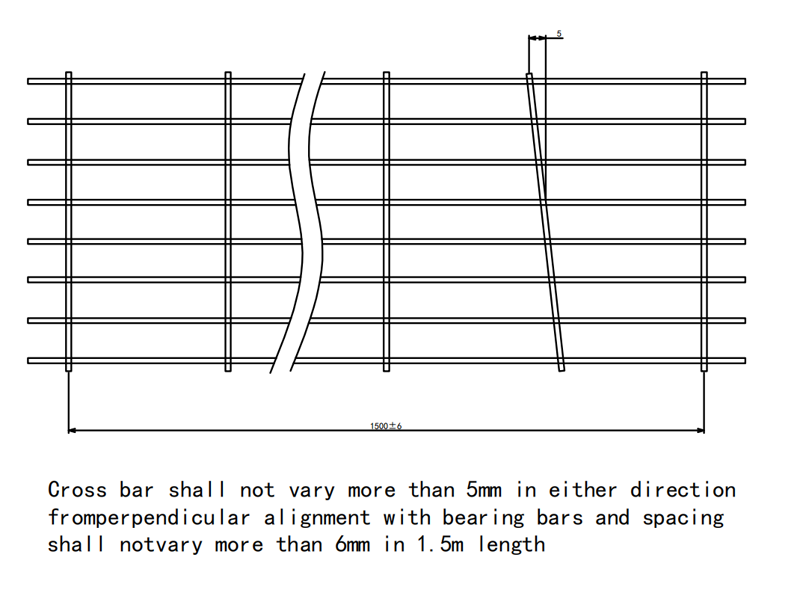

Toleranz für die rechtwinklige Ausrichtung der Querstäbe

Die Querstäbe dürfen in keiner Richtung um mehr als 5 mm von der rechtwinkligen Ausrichtung zu den Tragstäben abweichen, und der Abstand darf auf 1,5 m Länge um nicht mehr als 6 mm variieren.

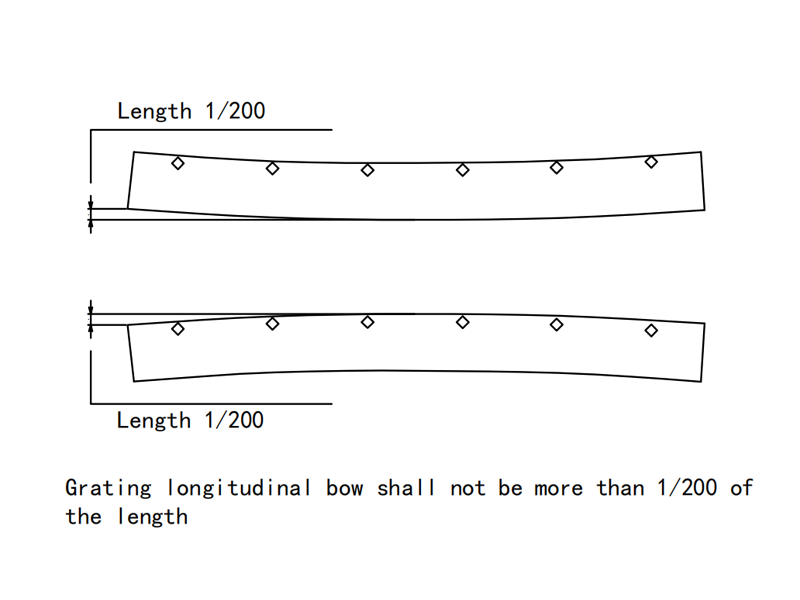

Toleranz für die Längsdurchbiegung des Rosts

Die Längsdurchbiegung des Rosts darf nicht mehr als 1/200 der Länge betragen.

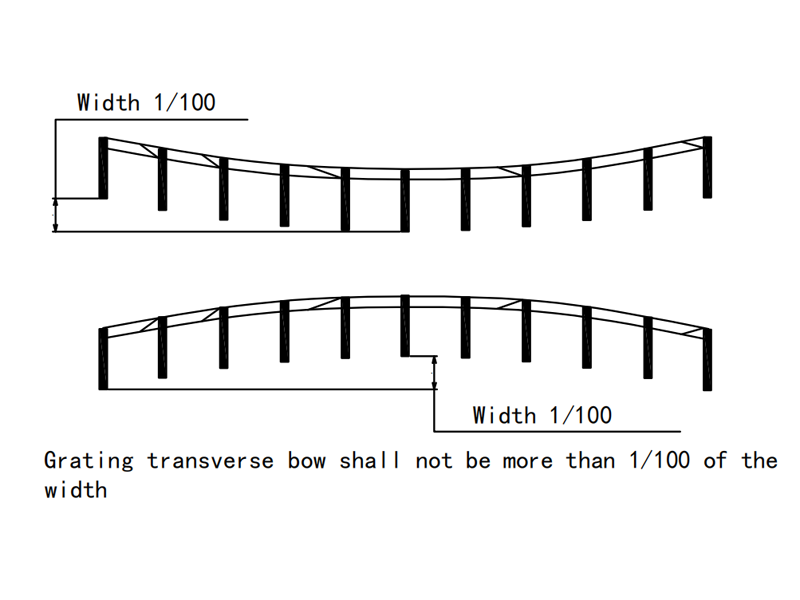

Toleranz für die Querdurchbiegung des Rosts

Die Querdurchbiegung des Rosts darf nicht mehr als 1/100 der Breite betragen.

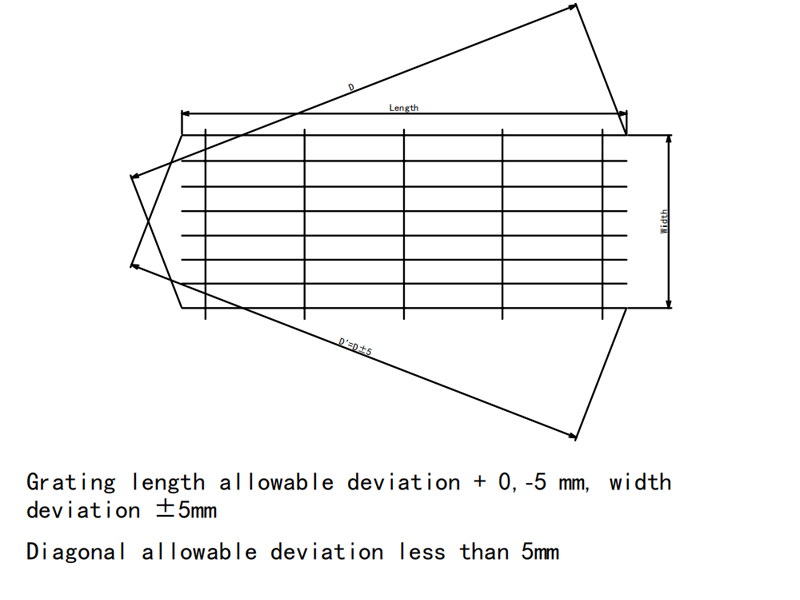

Zulässige Abweichung und Toleranz für Länge, Breite und Diagonale des Rosts

Zulässige Abweichung der Rostlänge +0, -5 mm, Breitenabweichung ±5 mm, zulässige Diagonalabweichung weniger als 5 mm.
