Aluminium-Roste

Name: Aluminium-Rost
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

Aluminiumgitterroste werden durch Extrusion und Verriegelung von Standard-Aluminiumprofilen und Aluminiumstäben mittels spezieller Ausrüstung hergestellt. Sie zeichnen sich durch Formstabilität und Farbbeständigkeit unter normalen Einsatzbedingungen, hohe Witterungs- und Korrosionsbeständigkeit, gute Wärmeableitung, Wartungsfreiheit sowie eine lange Lebensdauer aus.

Als Alternative zu Stahlgitterrosten werden Aluminiumgitterroste aus der Aluminiumlegierung 6063 gefertigt, deren Hauptlegierungselemente Magnesium und Silizium sind. Aufgrund der elementaren und strukturellen Eigenschaften von Aluminiumgitterrosten bieten diese nicht nur die entsprechende Tragfähigkeit von Stahlgitterrosten, sondern verfügen auch über zahlreiche Eigenschaften, die Stahlgitterroste nicht aufweisen. Dazu gehören beispielsweise eine gute Korrosionsbeständigkeit, Galvanisierbarkeit, ein geringes Gewicht sowie eine ansprechende Optik. Aluminiumgitterrostprodukte weisen einen hohen Standardisierungsgrad auf, unterliegen einer strengen und präzisen Maßkontrolle und lassen sich schnell und unkompliziert montieren. Im Vergleich zu herkömmlichen Bauverfahren reduziert der Einsatz von Aluminiumgitterrosten die Arbeitszeit auf der Baustelle erheblich, während gleichzeitig die Bauqualität und die ästhetische Gestaltung der Projekte deutlich verbessert werden.

Request A Quote

Klassifizierung von Aluminiumrosten

Rechteckiges Gepresstes Aluminium-Gitterrost

Das Standard-Aluminium-Gitterrost ist das am häufigsten verwendete Modell unter den Aluminium-Gitterrost-Produkten. Es wird aus Flachaluminium und quadratischem Aluminium in einem Extrusionsverfahren in bestimmten Abständen hergestellt. Es zeichnet sich durch schweißpunktfreie, feste Verbindungen, geringes Gewicht, hohe Festigkeit, niedrigen Energieverbrauch und Korrosionsbeständigkeit aus.

Je nach den Anforderungen an die Rutschfestigkeit wird zwischen Aluminium-Gitterrosten mit glatter Oberfläche und Aluminium-Gitterrosten mit Sägezahnprofil unterschieden.

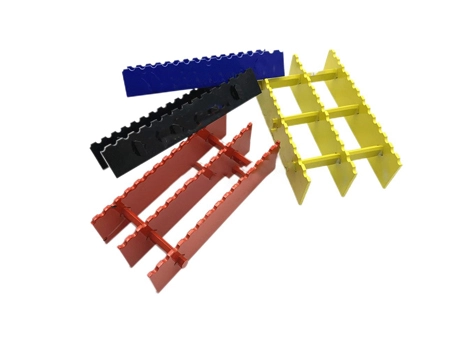

Flache rechteckige geschmiedete Aluminiumroste

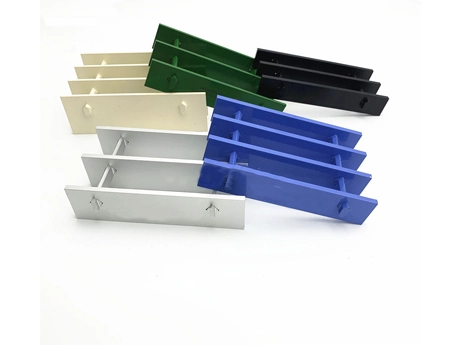

Gezahnte Oberfläche, rechteckig gestauchter Aluminium-Rost

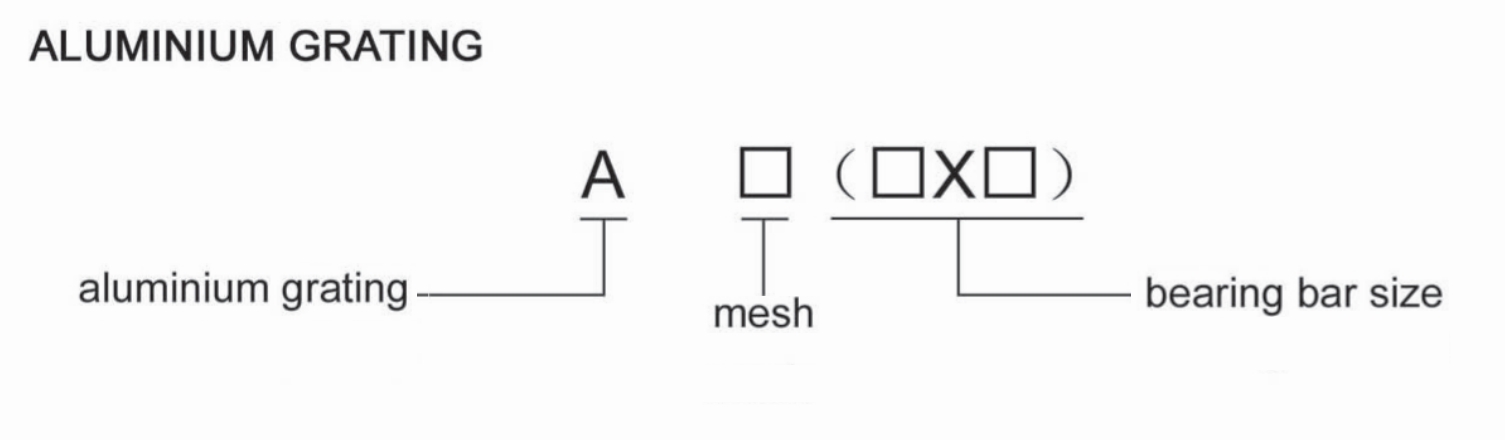

Aluminium-Rost Benennung

Benennung von Aluminiumrosten

Oberflächenbehandlung

Walzblank
Eloxieren
Pulverbeschichtung

Anwendungsbereich

Außenbedingungen für Zäune, Geländer

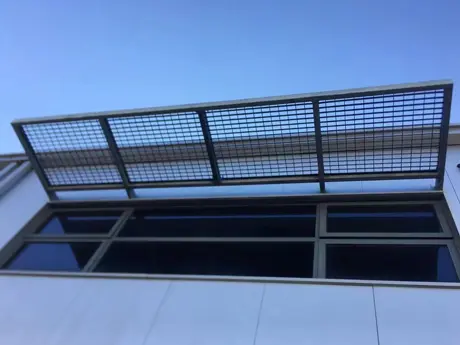

Außenwanddekoration

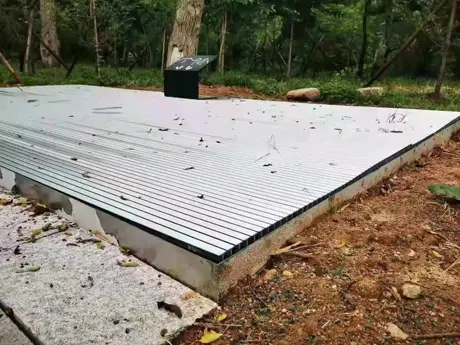

Städtische Entwässerungssystemabdeckungen

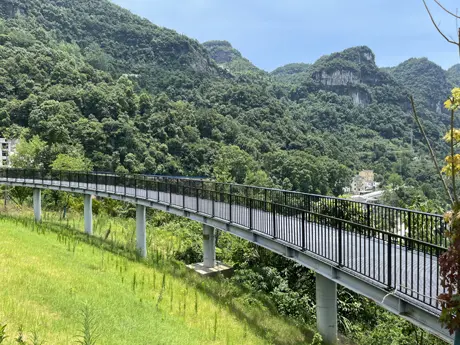

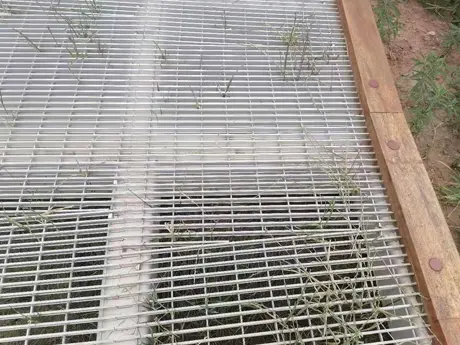

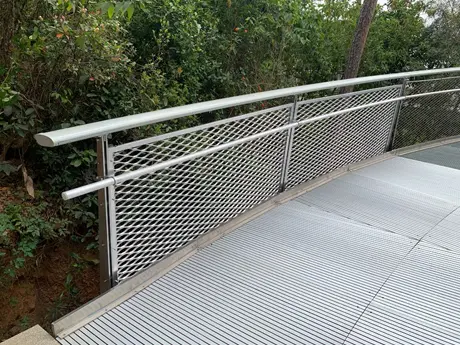

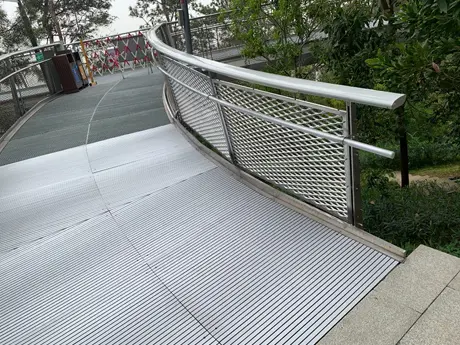

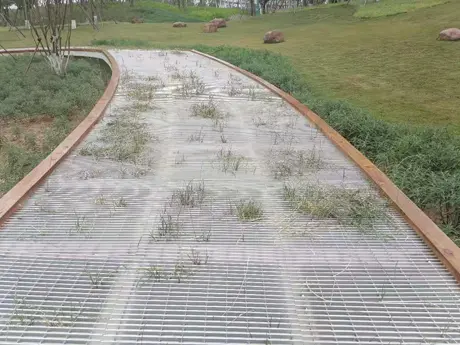

Gehwege

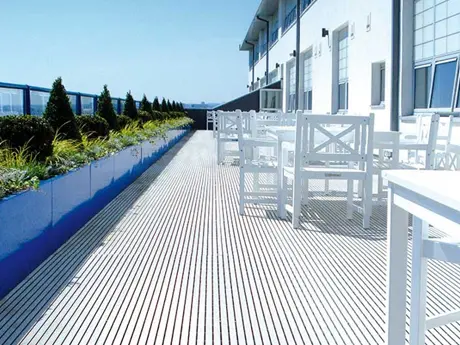

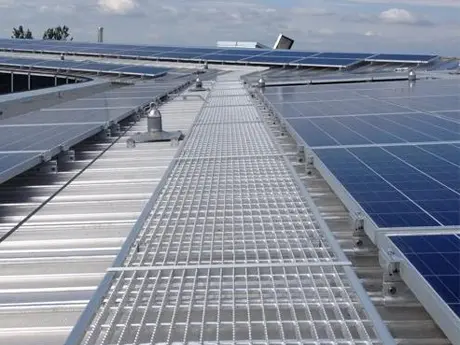

Plattformen

Tabelle für Belastungen und Durchbiegungen von rechteckigen Aluminiumrosten mit gestauchten Querstäben

Typ	Tragetabstand (mm)	Querstababstand (mm)	Masse kg/m²	Maximale Spannweite bei 4 kPa Durchbiegung 5 mm (mm)	Tragstabgröße (mm)		SPANNWEITE 200	SPANNWEITE 350	SPANNWEITE 500	SPANNWEITE 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	SPANNWEITE 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	SPANNWEITE 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	SPANNWEITE 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	SPANNWEITE 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	SPANNWEITE 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	SPANNWEITE 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	SPANNWEITE 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	SPANNWEITE 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	SPANNWEITE 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	SPANNWEITE 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	SPANNWEITE 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	SPANNWEITE 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	SPANNWEITE 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	SPANNWEITE 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	SPANNWEITE 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	SPANNWEITE 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	SPANNWEITE 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	SPANNWEITE 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	SPANNWEITE 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	SPANNWEITE 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Wenn die Durchbiegung weniger als 5 mm beträgt, ist das Begehen am angenehmsten

U= Gleichmäßig verteilte Last in Kilopascal (kPa oder kN/m²)

D= Maximale Durchbiegung in Millimetern (mm)

Ich habe eine gegossene Aluminium-Rostaufnahme.

Wie der Name schon sagt, hat der Querschnitt des I-Bar-Aluminiumgitters die Form eines „I“, und die Ober- und Unterseite sind mit Drahtzähnen behandelt, was die Rutschfestigkeit des Produkts selbst verbessert. Gleichzeitig hat es die gleiche Tragfähigkeit wie das Standard-Aluminiumgitter, ist aber im Material leichter und kostengünstiger. Darüber hinaus bietet die ultrafeine Teilung von 11,1 mm besonderen Schutz für Rollstühle und High Heels und wird hauptsächlich in Gartenlandschaften, Wegen, öffentlichen Einrichtungen und anderen Bereichen eingesetzt.

Oberflächenbehandlung

Mahlfinish
Eloxierung
Pulverbeschichtung

Vorteile von I-Bar-Aluminiumgitter

Leichteres Profil, wirtschaftlicher
Höhere Dichte und Kontaktfläche, geeignet für Rollstühle und High Heels
Bessere Rutschfestigkeit

Belastungs- und Durchbiegungstabelle für I-Bar-Geschweißtes Aluminiumgitter

Typ	Belastungsstab-Abstand (mm)	Masse kg/m²	Max. Spannweite bei 4kpa Durchbiegung 5mm(mm)	Tragstabgröße(mm)		Spannweite 600	Spannweite 750	Spannweite 900	Spannweite 1050	Spannweite 1200	Spannweite 1350	Spannweite 1500	Spannweite 1650	Spannweite 1800	Spannweite 1950	Spannweite 2100	Spannweite 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= Gleichmäßig verteilte Last in Kilopascal (Kpa oder KN/m²)

D=Maximale Durchbiegung in Millimetern (mm)

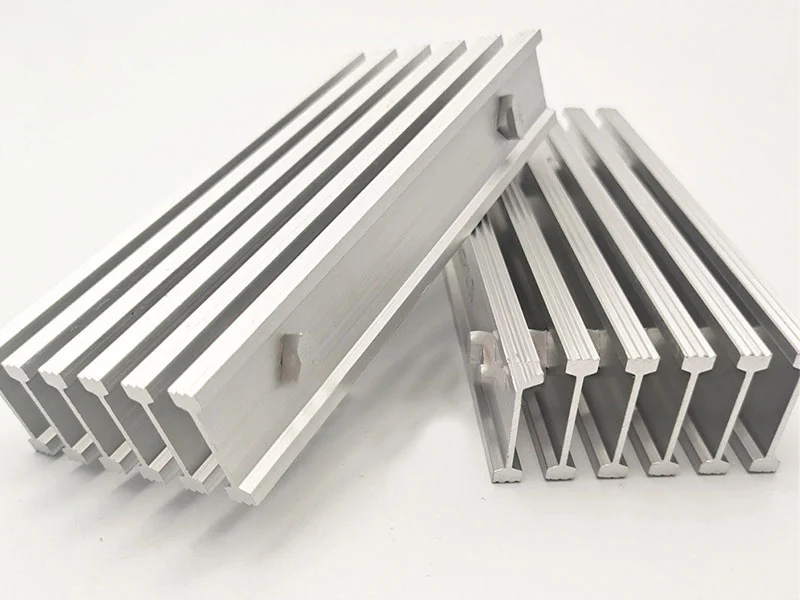

Ich habe geschwungenes Aluminium-Gitterrost aus Stäben

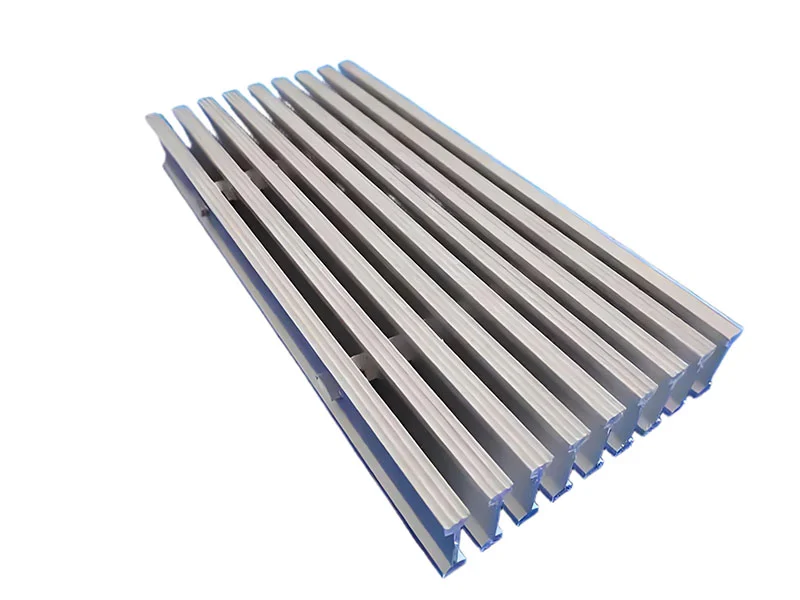

Ich habe geschweißtes Aluminiumgitter

T-Stab-Geschweißter Aluminiumrost

Das T-Stab-Aluminiumgitter hat eine größere Auflagefläche. Dieses Design vergrößert die Kontaktfläche der Produktoberfläche und verbessert erheblich den Gehkomfort. Die Oberflächenbehandlung mit Linienprofilierung macht zudem die Rutschfestigkeit noch deutlicher. Der minimale Oberflächenspalt kann 2 mm erreichen. Wir bieten verschiedene Abstände an, einschließlich Abständen, die dem Americans with Disabilities Act entsprechen.

Oberflächenbehandlung

Walzhaut
Eloxieren
Pulverbeschichtung

Oberflächenform

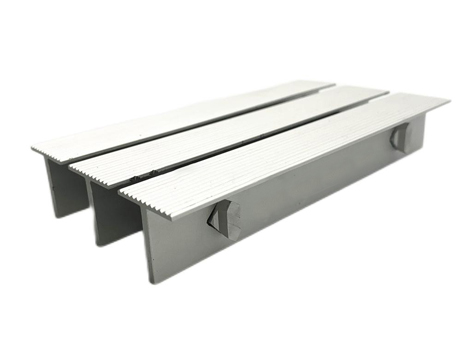

Rändelung

Rändelung

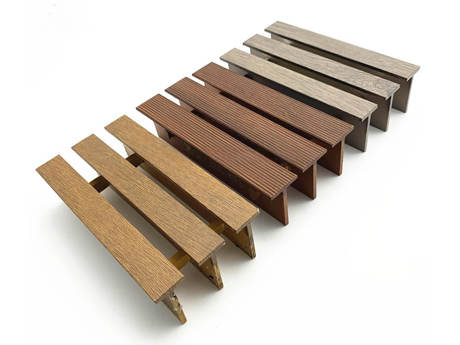

Holzmaserungsimitat

Holzmaserungsimitat

Anwendungsbereich

Abdeckrost
Plattform

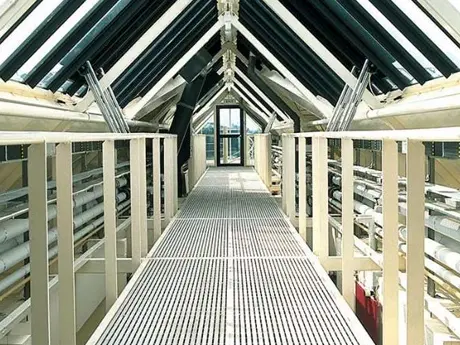

Laufsteg

Last- und Durchbiegungstabelle für T-Stab-Geschweißte Aluminiumgitter

Typ	Tragstababstand (mm)	Masse kg/m²	Maximale Spannweite bei 4 kPa Durchbiegung 5 mm (mm)	Tragstabgröße (mm)		Spannweite 600	Spannweite 750	Spannweite 900	Spannweite 1050	Spannweite 1200	Spannweite 1350	Spannweite 1500	Spannweite 1650	Spannweite 1800	Spannweite 1950	Spannweite 2100	Spannweite 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U= Gleichmäßig verteilte Last in Kilopascal (kPa oder kN/m²)

D=Maximale Durchbiegung in Millimetern (mm)

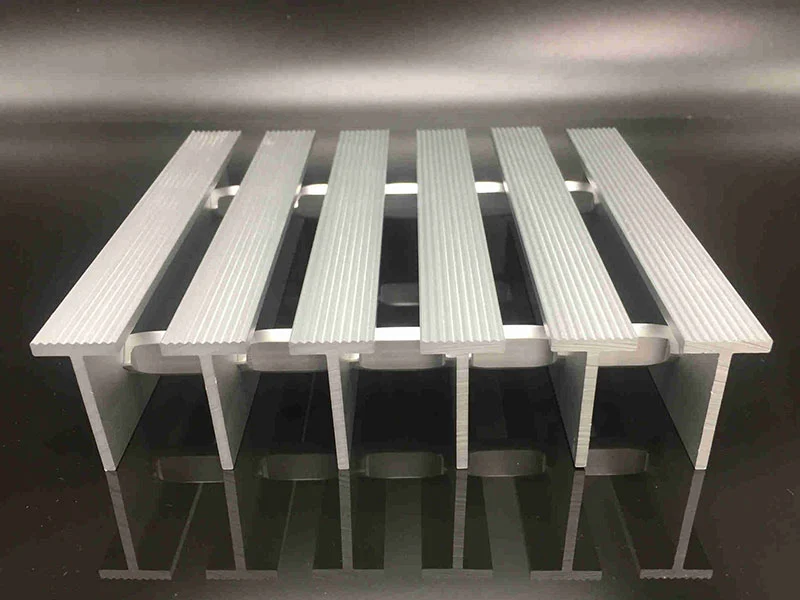

T-Stab geschmiedeter Aluminiumrost

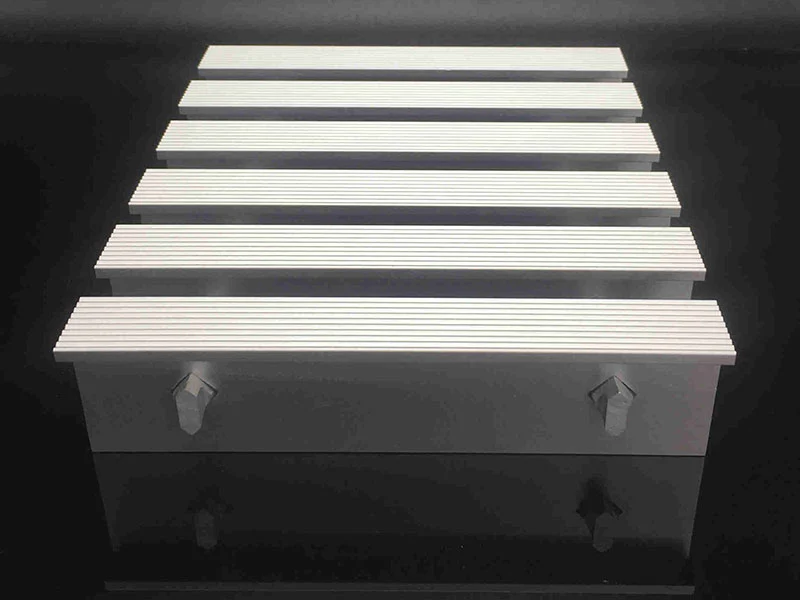

T-Barren geschweißter Aluminiumrost

Flach aufgesetztes Aluminiumgitter

Das flache, oben abschließende Aluminium-Gitterrost überzeugt durch klare, präzise Linien. Die rautenförmigen Querstäbe liegen bündig mit den Tragstäben und werden dauerhaft durch ein hydraulisches Verpressungsverfahren fixiert.

Oberflächenbehandlung

Walzhaut
Eloxieren
Pulverbeschichtung

Anwendungsbereich

Abdeckrost
Plattform
Laufsteg
Regal
Zaun

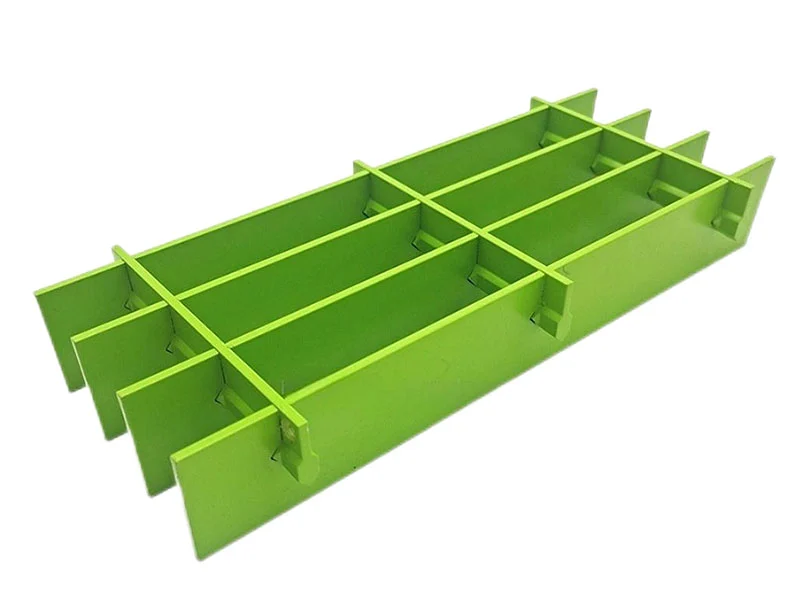

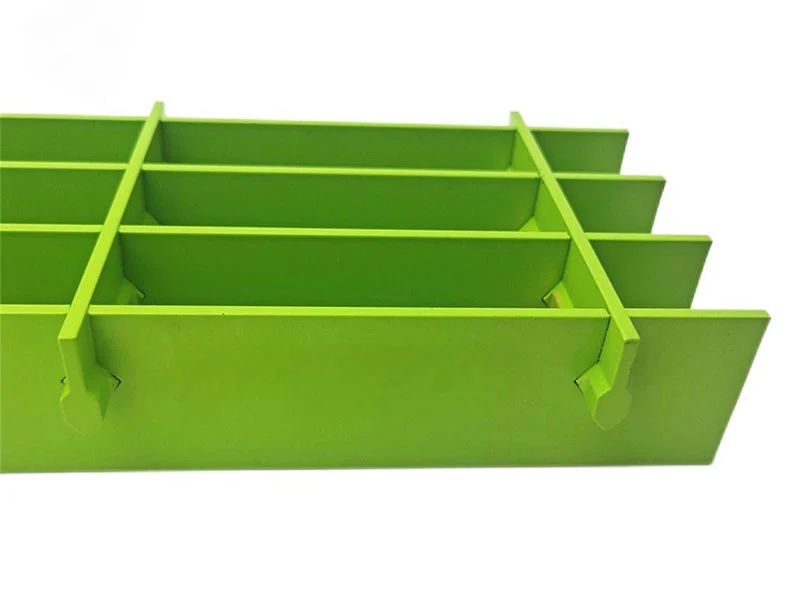

Flush Top Aluminum Grating

Flush Top Aluminiumgitter

Press-locked-Aluminiumroste

Das Steck-/Pressverriegelungs-Aluminiumgitter schließt bündig mit der Querstange ab und vergrößert dadurch die Kontaktfläche. Das flache Aluminium und die Querstange werden präzise geschlitzt und hydraulisch zusammengepresst, wodurch eine feste Verriegelung entsteht, die eine höhere Tragfähigkeit als herkömmliche Aluminiumgitter bietet. Das Gitter ist in verschiedenen Abständen erhältlich und bietet je nach Americans with Disabilities Act (Juli 1991) Öffnungen von 1/4" oder 1/2". Das Steck-/Pressverriegelungs-Aluminiumgitter ist mit seiner schönen Optik und sicheren Verbindung eine weitere hervorragende Wahl für architektonische Dekorationsprodukte. Rutschfeste und gezahnte Oberflächen sind erhältlich.

Oberflächenbehandlung

Walzblank
Eloxieren
Pulverbeschichtung

Anwendungsbereich

Abdeckrost
Plattform
Laufsteg
Gestell
Zaun

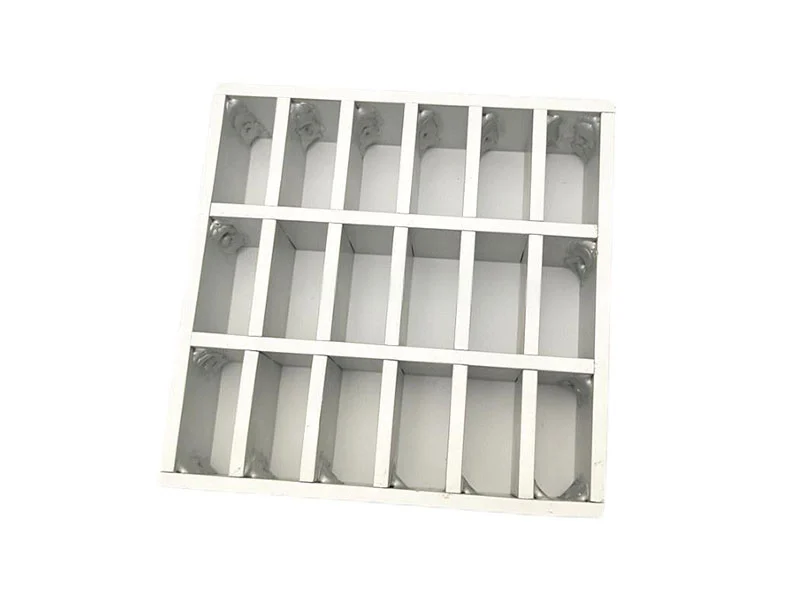

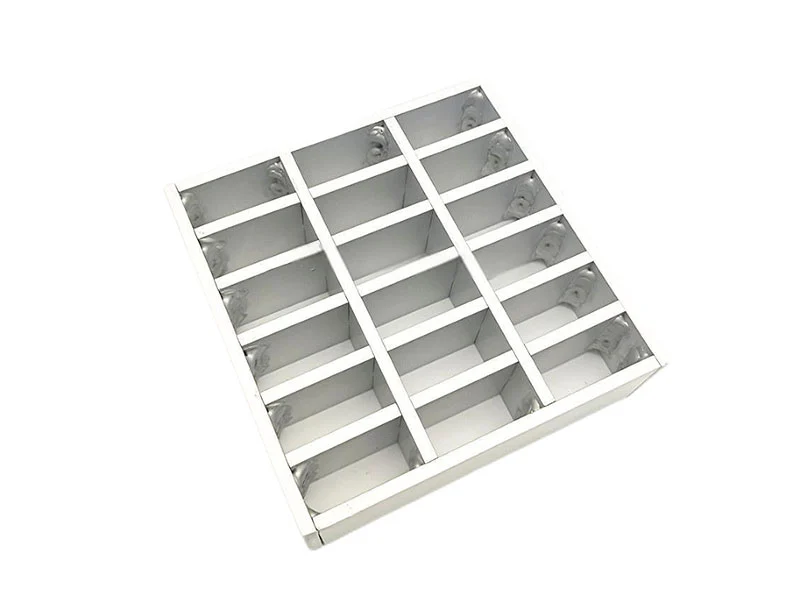

Press-locked Aluminiumgitter

Presseingeklemmtes Aluminiumgitter

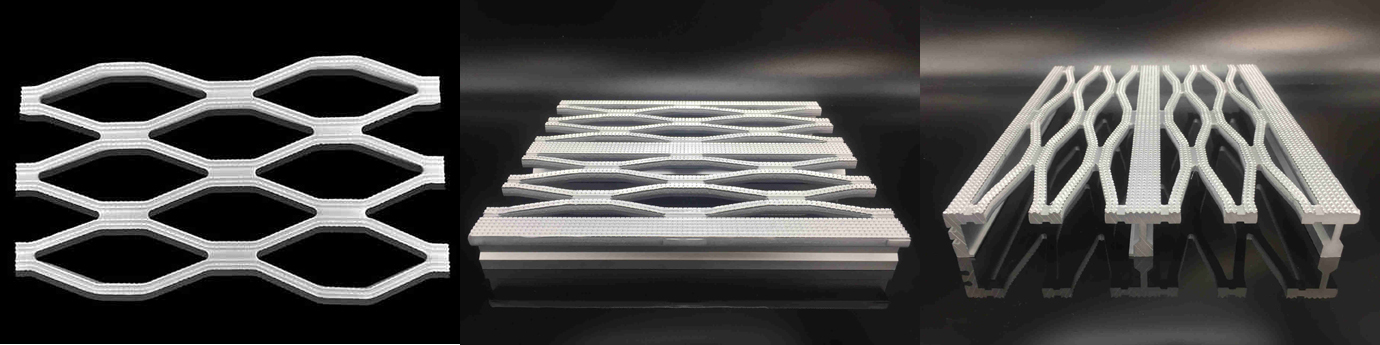

Aluminium-Laufsteg

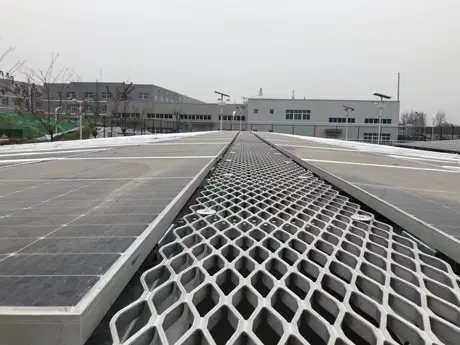

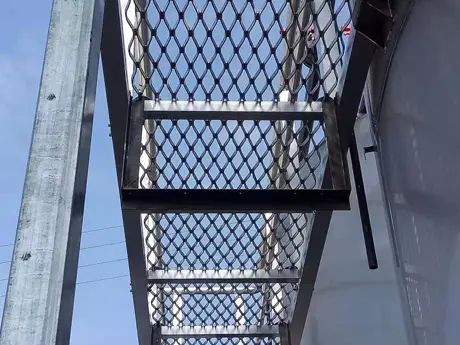

Aluminium-Laufstegprodukte werden häufig in Industrie- und Gewerbeanlagen eingesetzt, und die Produkte erfüllen die OSHA-Sicherheitsstandards und Bauvorschriften. Aluminium-Laufstege können an Decken aufgehängt, auf dem Boden oder neben Gebäuden installiert oder an Außenwänden von Gebäuden montiert werden.

Aluminium-Laufsteg

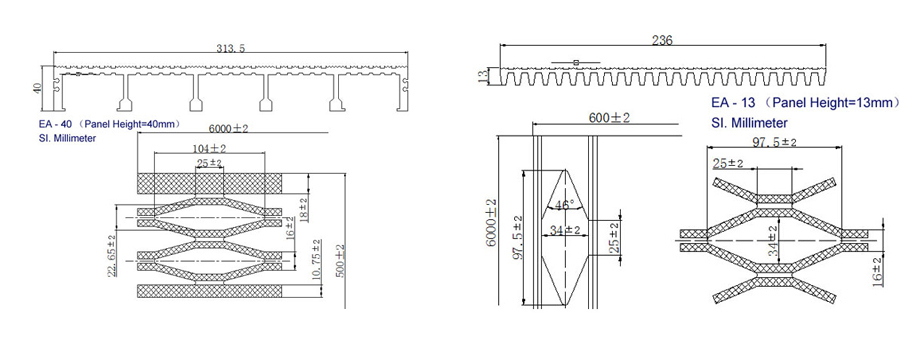

Typische Zeichnungen für Aluminium-Laufstege

Tabelle für Lasten und Durchbiegungen von Aluminium-Laufstegen

Typ	Anordnung		Spannweite 500	Spannweite 600	Spannweite 700	Spannweite 800	Spannweite 900	Spannweite 1000
EWG13	EINFACHPLATTE	U	4.70	2.70	1.50	0.80	0.60
EWG13	EINFACHPLATTE	D	2.50	3.00	3.50	4.00	4.50
EWG22	EINFACHPLATTE	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	EINFACHPLATTE	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	DOPPELPLATTE	U	6.60	3.80	2.10	1.10	0.80
EWG13	DOPPELPLATTE	D	2.50	3.00	3.50	4.00	4.50
EWG22	DOPPELPLATTE	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	DOPPELPLATTE	D	2.50	3.00	3.50	4.00	4.50	4.90

Typ	Anordnung		Spannweite 750	Spannweite 900	Spannweite 1050	Spannweite 1200	Spannweite 1350	Spannweite 1500	Spannweite 1650	Spannweite 1800	Spannweite 1950	Spannweite 2100	Spannweite 2250	Spannweite 2400
EWG30	EINFACHPLATTE	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	EINFACHPLATTE	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
