DIN EN ISO 14122 Teil 4 detaillierte Abbildung: Treppen, Leitern, Laufstege Stahlroste sind abgedeckt!

In industriellen Plattformen und mechanischen Gerätesystemen sind Stahlleitern, Steigstufen, Wartungsgänge und Betriebsbühnen die Kernstrukturen, um den sicheren Personendurchgang zu gewährleisten.

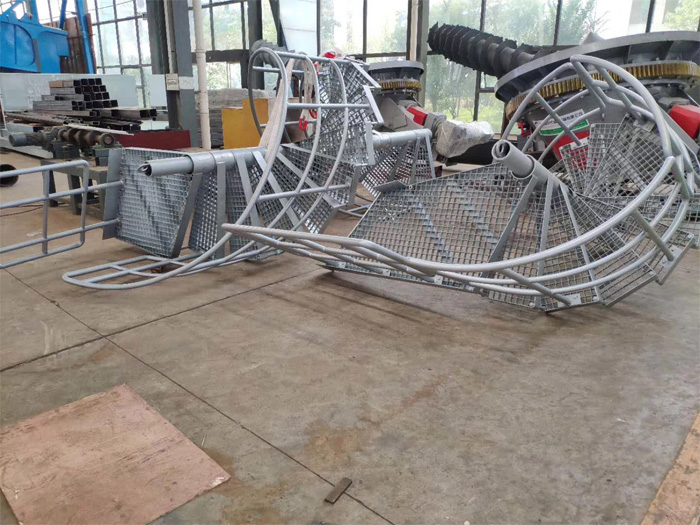

1. Anforderungen an die Auswahl von Treppenrostrosten

Mindestbreite der Stufenplatte: ≥600 mm

Tragfähigkeit: sollte einer Einzellast von 1,5 kN standhalten (Einzelpunkttest)

Es wird empfohlen, verzahnte Stahlroste + rutschfeste Vorderkante zu verwenden, Modelle wie G325/30/100, G405/30/100

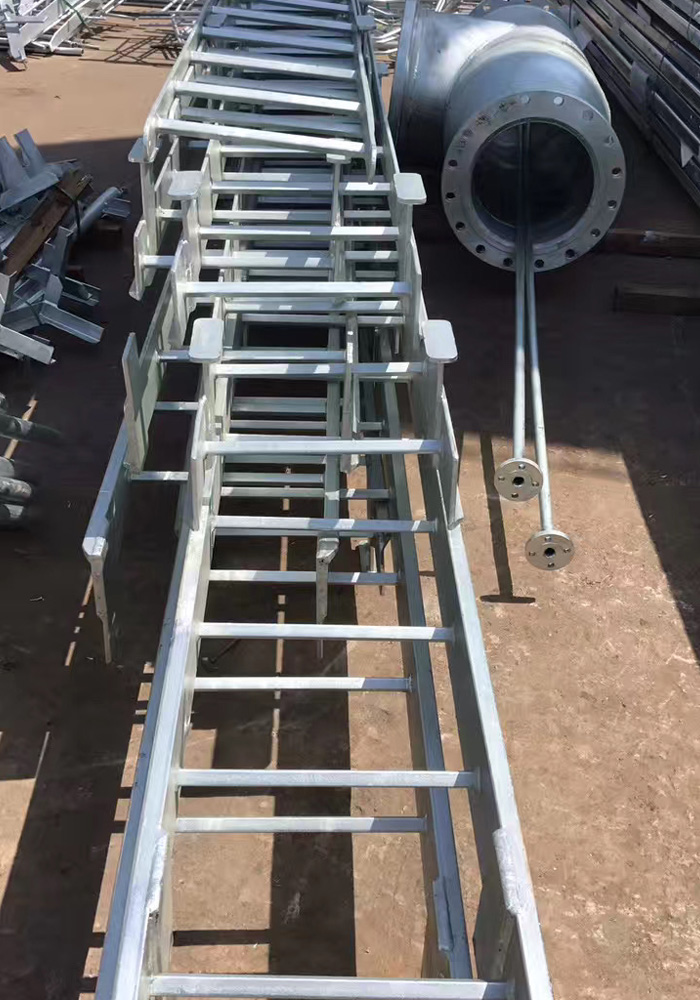

2. Anforderungen an die Sprossen von senkrechten Leitern aus Stahlrosten

Gleichmäßiger Abstand (250 mm ± 10)

Muss Standsicherheit und Rutschhemmung aufweisen

Es wird empfohlen, rutschfeste gelochte Stahlstufen oder verzahnte Stahlroste zu verwenden

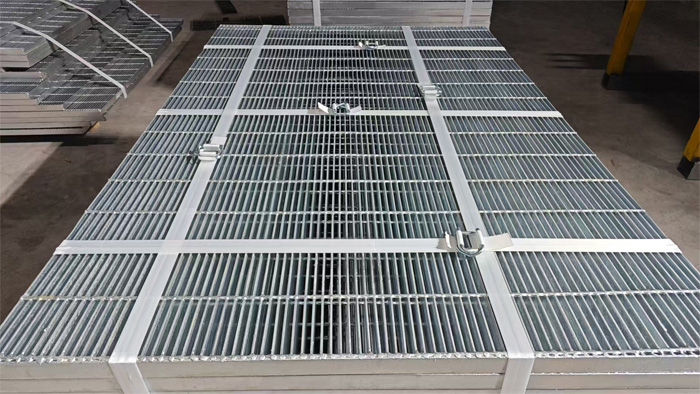

3. Standards für Gehwege/Kanäle aus Stahlrosten

Mindestbreite des Kanals: ≥500 mm (eine Person), ≥800 mm (zwei Personen)

Es müssen doppelseitige Geländer + Sockelleisten angebracht werden, und die Gehweg-Stahlroste müssen einer gleichmäßig verteilten Last von 5 kN/m² standhalten

Gängige Modelle: G323/30/100, G405/30/100, G325/40/100

Zusätzlich zu den Anforderungen an Größe, Festigkeit und Rutschhemmung von Stahlrosten betont DIN EN ISO 14122 auch:

Die Festigkeit der passenden Befestigungselemente muss der Auszugslast standhalten

Die Oberflächenbehandlung muss korrosionsbeständig sein (Feuerverzinkung wird empfohlen)

Der Montagefehler darf die Norm nicht überschreiten

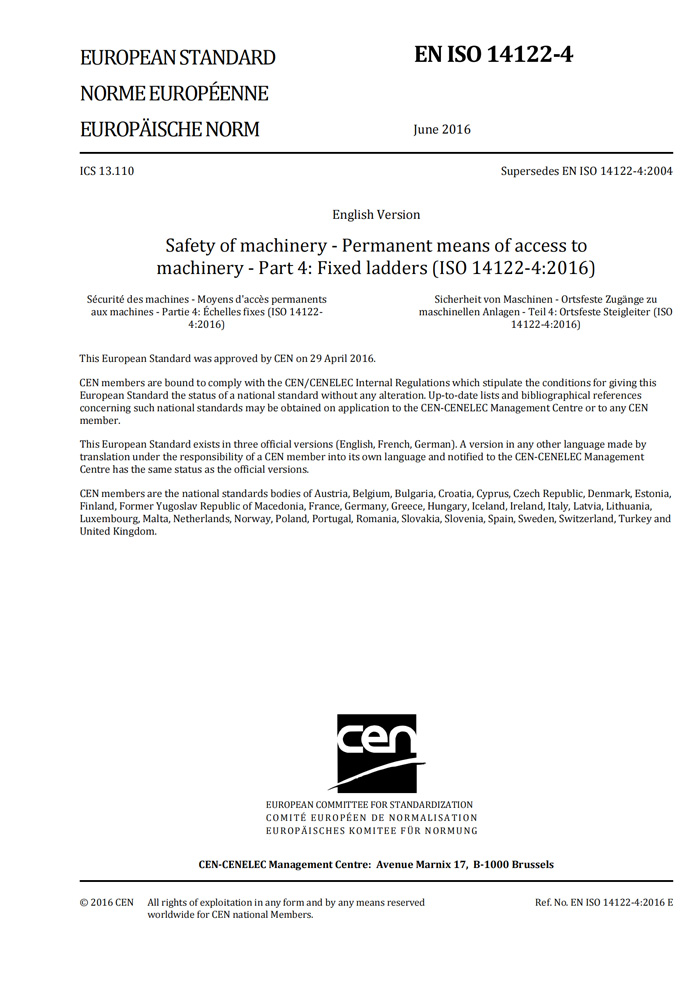

PDF: iso_14122-4_2016
